墙壁式旋臂起重机

墙壁式旋臂起重机
  • 产品介绍
  • 产品应用

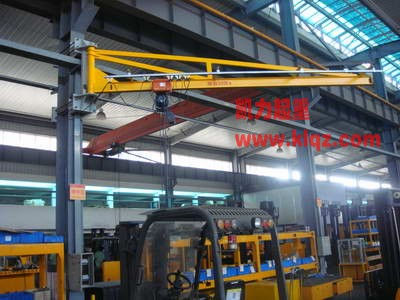

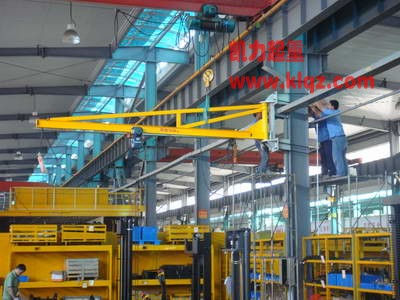

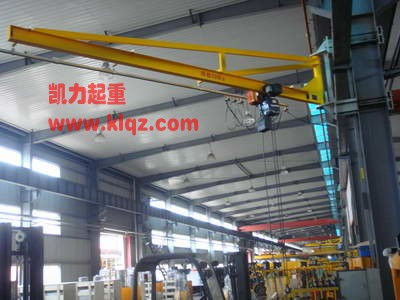

墙壁式旋臂起重机(又称:壁柱式悬臂起重机壁柱式悬臂吊壁柱式旋臂吊墙壁吊墙壁式悬臂起重机)是凯力起重公司参照西德引进设备研制的新产品,根据用户需要设计的专用起重设备。具有结构新颖、合理、简单、操作使用方便、回转灵活、自重轻、载荷移动灵活等优点,是节能高效的物料吊运装备。可广泛利用于厂矿、车间的生产线、装配线和机床的上下活及仓库、码头等场合的重物吊运。

墙壁式旋臂起重机(墙壁吊)由支架、旋臂装置及环链电动葫芦等组成。悬臂固定在墙壁或水泥柱上,可根据用户需求进行回转。回转部分分为手动回转和电动回转。环链电动葫芦安装在悬臂轨道上,用于起吊重物。

结构及操作
本机主要由1、悬臂;2、回转装置;3、环链电动葫芦组成。
环链电动葫芦有起重和在横梁上往复运行的功能。
悬臂梁可由回转装置上的的减速机带动滚轮进行回转运动。
电器部分见附图:电气原理几电气接线图。电器控制箱安装在环链葫芦上。
本机操作通过手电门按钮实现。手电门有八个按钮,分别控制快升、快降、慢升、慢降、左右回转及葫芦小车的水平前后行走。

注意:
1、 操作时不得同时按下快慢按钮和同一电机的反正转按钮。
2、 工作时,起重臂下禁止站人。
3、 禁止拖拉重物。
4、 禁止超负荷起吊。

旋臂起重机系列产品列表 (点击下列产品名称进入相关页面)
(又称旋臂吊、悬臂吊、悬臂起重机)
定柱式旋臂起重机
JKBK立柱式旋臂起重机
移动式旋臂起重机
墙壁式旋臂起重机
壁行式旋臂起重机
简易龙门式起重机
双臂式旋臂起重机
曲臂式旋臂起重机

相关阅读:
墙壁式旋臂起重机使用维护说明
墙壁式旋臂起重机的安装说明
壁柱式悬臂起重机的试车说明

凯力起重是
旋臂吊悬臂吊,悬挂起重机等轻小型起重设备专业制造服务商!产品销售热线:0510-86991278


墙壁式旋臂起重机-产品操作视频-凯力起重录制

技术参数

BX-JKBK墙壁式起重机主要参数表

产品型号 BX-JKBK0.125 BX-JKBK0.25

BX-JKBK0.5

起重量(kg) 125 250 500
回转半径L(m) 3(标准)
有效工作半径(m) L-0.5
起升速度(m/min) 8/2 4/1,10/2.5 5/1.25,10/2.5
运行方式 手动
起升高度(m) 3(标准)
旋转角度(°) ≤180

产品型号 BX0.125 BX0.25 BX0.5 BX1 BX2 BX3
额定起重量(T) 0.125 0.25 0.5 1 2 3
起吊高度h(m) 3 3 3 3 3 3
最大回转半径L(m)
3 4 5 6
3 4 5 6
3 4 5 6
3 4 5 6
3 4 5 6
3 4 5 6
最大工作半径R2(m) L-200mm
最小工作半径R1(m) 1 1 1 1
1 1.5 1.8
提升速度(m/min) 8/2 4/1,10/2.5 5/1.25,10/2.5 5/1.25 , 8/2 4/1 4
水平运行速度(m/min) 7,14,28
回转速度(r/min) 0.8
回转角度(°) 180
电机容量

回转电机(kw)

0.37 0.37
0.37 0.55
0.37 0.55
0.55 0.75 1.1
0.55 0.75 1.1

起升电机(kw)

0.2/0.05 0.2/0.05,
0.5/0.13
0.5/0.13,
1.0/0.25
1.0/0.25,
1.5/0.35
1.5/0.35 2.3

运行电机(kw)

0.14 0.14 0.14 0.2 0.2 0.4


墙壁式旋臂起重机示意图 墙壁式旋臂起重机示意图
BX-JKBK墙壁吊示意图 BX墙壁吊示意图
